وال پست در اسکلت بتنی به چه صورت اجرا میشود؟
وال پست به المان‌های عمودی یا افقی گفته میشود که برای مهار دیوارهای غیرسازه‌ای در برابر بارهای جانبی نظیر باد و زلزله به کار می‌روند. هدف اصلی آن، جلوگیری از فروپاشی ناگهانی دیوار و همچنین کاهش خسارات ناشی از حرکت‌های جانبی سازه است.
در اسکلت‌های بتنی، به دلیل ماهیت صلب‌تر اتصالات تیر و ستون و همچنین امکان طراحی برای تغییر شکل‌های بزرگ‌تر نسبت به سازه‌های بنایی، دیوارهای پرکننده معمولاً به صورت صلب به قاب بتنی متصل نمی‌شوند. در عوض، وال پست‌ها با ایجاد یک اتصال انعطاف‌پذیر یا مفصلی، اجازه می‌دهند که دیوار به صورت مستقل از تغییر شکل‌های قاب حرکت کند اما در عین حال، در برابر بارهای خارج از صفحه مهار شود.
انواع رایج وال پست در اسکلت بتنی
وال پست فولادی: رایج‌ترین نوع، که معمولاً از نبشی، ناودانی یا قوطی ساخته میشود و به صورت عمودی یا افقی در طول یا ارتفاع دیوار نصب می‌گردد.
وال پست بتنی: در برخی موارد خاص، می‌توان از ستونک‌های بتنی کوچک برای مهار دیوار استفاده کرد، اما این روش کمتر رایج است.
مراحل اجرای وال پست در اسکلت بتنی
اجرا وال پست فرآیندی دقیق است که نیازمند رعایت جزئیات فنی و نظارت مستمر می‌باشد. مراحل اصلی آن به شرح زیر است:
۱. بررسی نقشه‌ها و محاسبات سازه
پیش از هرگونه اقدام اجرایی، لازم است نقشه‌های اجرایی وال پست که توسط مهندس محاسب تهیه شده‌اند، به دقت بررسی شوند. این نقشه‌ها شامل موارد زیر هستند:
محل دقیق وال پست‌های عمودی و افقی.
ابعاد و مقاطع فولادی مورد نیاز (نبشی، ناودانی، قوطی).
نحوه اتصال وال پست به تیرها و ستون‌های بتنی (شامل جزئیات پلیت‌ها، میلگردهای انتظار، بولت‌ها یا رول بولت‌ها).
جزئیات اتصال دیوار به وال پست (مانند شاخک‌ها، میلگردهای بستر، بست‌های U شکل).
فاصله وال پست‌ها از یکدیگر و از انتهای دیوار.
۲. آماده‌سازی و تأمین مصالح
پس از بررسی نقشه‌ها، مصالح مورد نیاز شامل مقاطع فولادی (نبشی، قوطی، ناودانی)، میلگرد بستر، پلیت‌های اتصال، بولت‌ها، رول بولت‌ها، الکترود جوشکاری، و سایر ابزار و تجهیزات لازم باید تأمین و به محل پروژه منتقل شوند. اطمینان از کیفیت و مطابقت مصالح با مشخصات فنی اهمیت بالایی دارد. مجموعه ایران والپست این اطمینان را به شما میدهد که مصالح تولیدی این شرکت از بهترین کیفیت با جزئیات دقیق و مهندسی تولید میشود و در اختیار شما عزیزان قرار داده میشود.
۳. اجرای اتصالات وال پست به سازه بتنی
این مرحله یکی از حساس‌ترین بخش‌های اجرای وال پست است و بسته به زمان‌بندی و روش طراحی انجام میشود:
اتصال پس از بتن‌ریزی (کاشت شیمیایی یا مکانیکی)
می‌توان از روش کاشت میلگرد یا رول بولت پس از بتن‌ریزی استفاده کرد:
کاشت میلگرد با چسب اپوکسی/شیمیایی: در این روش، با استفاده از دریل، سوراخ‌هایی با قطر و عمق مشخص در بتن (تیر یا ستون) ایجاد میشود. سپس با استفاده از چسب‌های کاشت میلگرد (اپوکسی یا رزین)، میلگردهای مورد نظر در سوراخ‌ها کاشته می‌شوند. پس از گیرش چسب، مقاطع وال پست به این میلگردها جوش داده می‌شوند.
نصب رول بولت یا انکربولت مکانیکی: در این روش، سوراخ‌هایی در بتن ایجاد شده و رول بولت‌ها یا انکربولت‌های مکانیکی در آن‌ها نصب می‌شوند. سپس پلیت‌های اتصال به وسیله این بولت‌ها به بتن متصل شده و وال پست به پلیت جوش یا پیچ میشود. این روش نیازمند دقت بالا در انتخاب نوع و سایز بولت متناسب با بارهای وارده است.

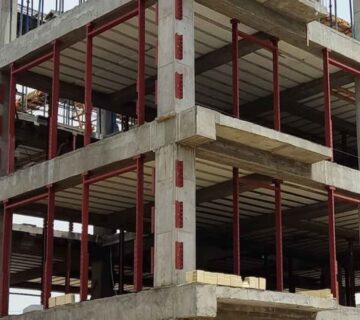

۴. نصب وال پست‌های عمودی
شاقول‌کردن: پس از آماده‌سازی اتصالات، مقاطع وال پست عمودی (معمولاً نبشی یا قوطی) در محل خود قرار گرفته و با دقت کامل شاقول می‌شوند تا از عمود بودن آن‌ها اطمینان حاصل شود.
جوشکاری یا پیچ و مهره: وال پست‌ها به اتصالات انتظار (میلگردها یا پلیت‌ها) جوشکاری می‌شوند. کیفیت جوشکاری باید مطابق با استانداردها بوده و توسط بازرس کنترل شود. در صورت استفاده از سیستم پیچ و مهره، اتصالات باید به درستی سفت شوند.
۵. نصب وال پست‌های افقی و میلگرد بستر
وال پست‌های افقی: در دیوارهای با طول زیاد، وال پست‌های افقی (معمولاً نبشی) نیز برای مهار بیشتر دیوار و جلوگیری از کمانش خارج از صفحه آن نصب می‌شوند. این وال پست‌ها به ستون‌ها یا وال پست‌های عمودی متصل می‌شوند.
میلگرد بستر: این میلگردها که معمولاً به صورت آجدار و با قطر کم هستند، در رج‌های مشخصی (مثلاً هر سه رج) از دیوارچینی قرار می‌گیرند. میلگرد بستر به وال پست‌های عمودی یا ستون‌ها متصل شده و نقش مهمی در یکپارچگی دیوار و مقاومت آن در برابر نیروهای خارج از صفحه دارد. اتصال میلگرد بستر به وال پست‌ها می‌تواند با جوشکاری یا بست‌های مخصوص انجام شود.
